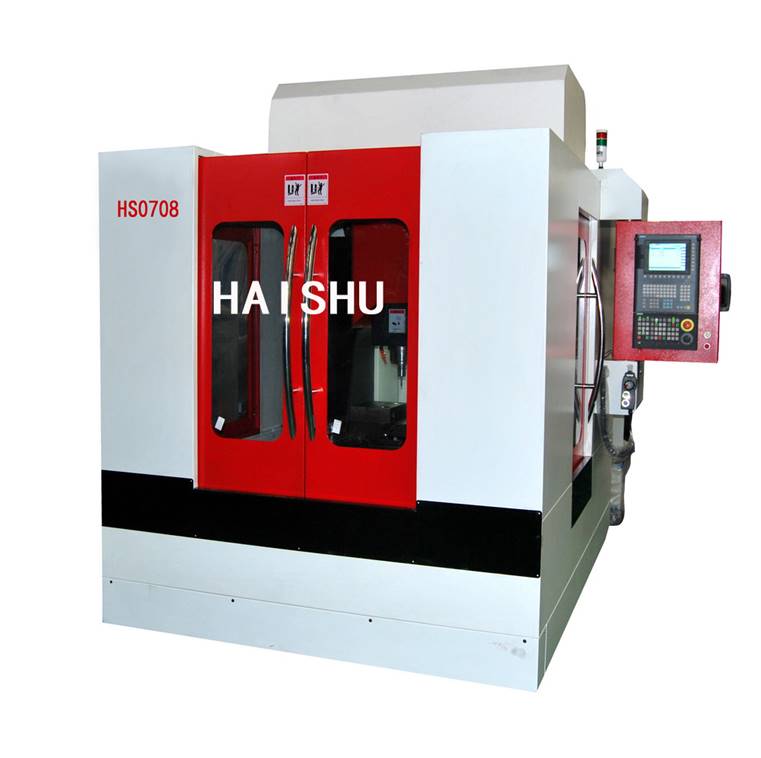

HS0708龍門動臺式數控雕銑機
一、技術參數
|
項目 |
單位 |
技術參數 |
|
工作臺尺寸 |
mm |
700×800 |
|
X/Y/Z行程 |
mm |
700/800/350 |
|
主軸端面到工作臺面距離 |
mm |
100-450 |
|
龍門寬度/高度 |
mm |
840/550 |
|
X/Y/Z軸伺服電機功率 |
kw |
1.3/1.3/1.3 |
|
電主軸功率/直徑 |
kw |
5.5/ER32 |
|
主軸高轉速 |
rpm |
30000 |
|
定位精度 |
mm |
0.005/300 |
|
重復定位精度 |
mm |
0.005/300 |
|
工作臺平面度 |
mm |
0.02/500 |
|
橫縱向垂直度 |
mm |
0.02/500 |
|
Z向垂直度 |
mm |
0.02/500 |
|
電力需求 |
KVA |
11（380V/50HZ） |
|
工作臺承重 |
kg |
500 |
|
機床毛重 |
kg |
5000 |
一、主要特點
1、 龍門框架為整體結構，剛性好。
2、 絲杠導軌均為日本THK精密級，確保機床高精度。
3、 機床主軸為內藏式高速電主軸（30000rpm），切削時運行速度快，可達30m/min以上，效率高，節省加工時間，經濟效益好。
4、 該機床主要鑄件均經應力消除和時效處理，以保證機臺長久不變形和高精度。
二、主要標準配置
1、 數控系統：臺灣新代21MA
2、 日本THK高速滾珠絲杠。
3、 臺灣精密軸承
4、 外掛電子手輪。
5、 日本自動對刀儀。
6、 高亮度防爆燈。
7、 導軌防護罩。
8、自動潤滑系統。
9、主軸油冷機。
