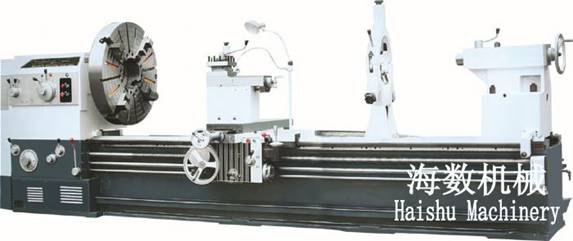

CW62100B
普通（馬鞍）車床
普通（馬鞍）車床主要用于車削端面、外圓、內孔、圓錐面及其它旋轉體零件，可加工各種常用的公制、英制、模數和徑節螺紋，并可承擔鉆孔、套料、鏜孔等工藝。
結構特點：
1.床身采用大寬度側壁雙筋板、內筋板采用箱形和斜筋組合結構，整體剛度比單壁門形筋結構提高三分之一。
2.操縱集中，溜板設有快移機構，用單手柄形象化操縱；主軸正反轉轉換及剎車采用液壓控制。
3.車床結構剛度與傳動剛度均較高，精度穩定，并能進行強力切削。
4.床身導軌下滑面采用TSF耐磨鑲層結構，運動輕便靈活，壽命長；潤滑系統為箱外循環，提高了加工精度。
5.主軸孔為105mm（C型為130mm）；工件加工長度為1500mm、2000mm、3000mm、5000mm等。尾座裝有刻度盤和刻線,使用直觀；機床外形整齊美觀，易于擦拭和維護。
主要技術參數
|
項目 |
單位 |
技術參數 |
|
床身上工件大回轉直徑 |
mm |
1000 |
|
大工件長度 |
mm |
3000 |
|
刀架上工件大回轉直徑 |
mm |
680 |
|
馬鞍內回轉直徑 |
mm |
1200 |
|
馬鞍內有效寬度 |
mm |
310 |
|
主軸通孔直徑 |
mm |
φ105 |
|
主軸頭形式 |
D11 | |
|
主軸前端錐孔直徑 |
mm |
φ120 |
|
主軸前端頂尖錐度 |
莫氏5# | |
|
主軸轉速級數 |
18 | |
|
主軸轉速范圍 |
r/min |
5.4～720 |
|
橫向進給量與縱向進給量的比率 |
1/2 | |
|
縱進給量級數和范圍 |
mm/r |
64種，0.06-24.3；范圍：0.1-1.52(1:1)；1.6-24.3(16：1) |
|
用交換齒輪微量進給范圍 |
mm/r |
0.06-0.912 |
|
上刀架大行程 |
mm |
200 |
|
下刀架大橫向行程 |
mm |
500 |
|
尾座套筒錐孔錐度 |
kw |
莫氏5號 |
|
尾座套筒大行程 |
mm |
250 |
|
床鞍快移速度 |
mm/min |
4000 |
|
機床絲杠螺距 |
mm |
12mm（制）；1/2”（英制） |
|
加工公制螺紋范圍及種數 |
mm |
50種，1-240（另有14種非標螺紋） |
|
加工英制螺紋范圍及種數 |
牙/寸 |
26種，14-1 |
|
加工模數螺紋范圍及種數 |
mm |
53種，0.5-120 |
|
加工徑節螺紋范圍及種數 |
DP |
24種，28-1 |
|
床身導軌寬度 |
,mm |
600 |
|
床身導軌硬度 |
RC |
RC52 |
|
主電機功率 |
kw |
15 |
|
快速電機功率 |
kw |
1.1 |
|
冷卻泵電機功率 |
kw |
0.09 |
|
機床凈重 |
kg |
6500 |
|
機床輪廓尺寸 （長×寬×高） |
mm |
5250×1550×1790 |
|
大承重 |
kg |
2000 |
