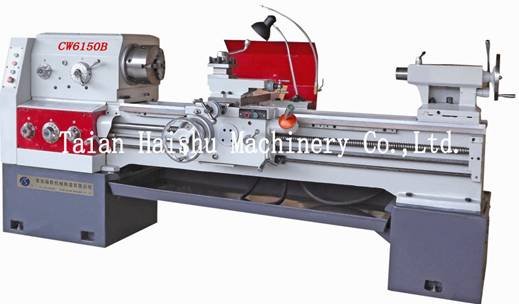

CW6140/CW6140B/CW6150/CW6150B 普通車床
CW6240/CW6240B/CW6250/CW6250B馬鞍車床
一、特點：
◇本機床的床身均采用高強度鑄件鑄造，且經過二次人工時效處理，穩定性好，強度高，各項精度穩定可靠。
◇本機床導軌經超音頻淬火后進行精密的磨削加工，精度保持性較好。
◇本機床主軸三點支撐，四道軸承，主軸通孔直徑Φ82mm。
◇本機床主軸箱齒輪組及軸均經精磨，噪音低，快速進給時縱向移動打手輪脫開。各種螺紋切換不換掛輪。
◇本機床刀架采用內棘爪結構，刀架回位半轉鎖緊，尾座底部裝有彈性滾輪，尾座移動時輕便省力。
二、用途：
本普通車床采用國內成熟穩定的技術及工藝制造的產品，具有剛性好、精度高、噪音小、加工范圍大、操作維修簡便、價格合理等優點。該機床用途廣泛，可實現盤內、軸內、螺紋、等零件的車削，以及鉆孔、擴孔、鉸孔等加工。
三、技術參數
|
項目內容 |
CW6140 |
CW6140B |
CW6150 |
CW6150B | |
|
CW6240 |
CW6240B |
CW6250 |
CW6250B | ||
|
床身上大回轉直徑 |
Φ400mm |
Φ500mm | |||
|
刀架上大回轉直徑 |
Φ220mm |
Φ300mm | |||
|
大頂尖距 |
750/1000/1500/2000/3000/4000/5000 mm | ||||
|
馬鞍上大回轉直徑 |
630mm |
710mm | |||
|
床身寬 |
390mm |
390mm | |||
|
馬鞍寬度 |
240mm |
240mm | |||
|
上刀架行程 |
145mm |
145mm | |||
|
橫向滑座行程 |
320mm |
360mm | |||
|
主軸頭部 |
C-6 |
D8 |
C-6 |
D8 | |
|
主軸直徑 |
Φ52mm |
Φ82mm |
Φ52mm |
Φ82mm | |
|
主軸孔莫氏錐度 |
MT6 |
公制90 |
MT6 |
公制90 | |
|
主軸轉速范圍 |
24級 9-1600rpm | ||||
|
絲桿螺距 |
12mm | ||||
|
徑節螺紋 |
54-1/4DP(45種) | ||||
|
模數螺紋 |
0.5-112mm(42種) | ||||
|
英制螺紋范圍 |
72-1/8tpi(48種) | ||||
|
公制螺紋范圍 |
0.5-224mm(48種) | ||||
|
縱向進給范圍 |
0.028-6.43mm/rev（93種） | ||||
|
橫向進給范圍 |
0.012-2.73mm/rev(93種) | ||||
|
縱向快速移動速度 |
4.5m/min | ||||
|
橫向快速移動速度 |
1.9m/min | ||||
|
尾座頂針莫氏錐度 |
MT5 | ||||
|
尾座套筒移動 |
150mm | ||||
|
尾座套筒直徑 |
Φ75mm | ||||
|
主電機功率 |
7.5kw | ||||
|
冷卻電機功率 |
90w 25L/min | ||||
|
快速移動電機 |
250w 1360rpm | ||||
|
外形尺寸(長×寬×高) |
2500/2750/3250/3750/4750/5750/6750×1150×1700mm | ||||
|
凈重 |
2000/2300/2600/3000/3500/4000/4600kg | ||||
標準附件：
1、φ250mm 三爪卡盤及卡盤座；
2、地腳螺釘；
3、扳手等工具。
選擇配置（另計價）：
1、φ320mm 三爪卡盤及卡盤座；
2、花盤；
3、活動頂尖；
4、中心架；
5、跟刀架。
