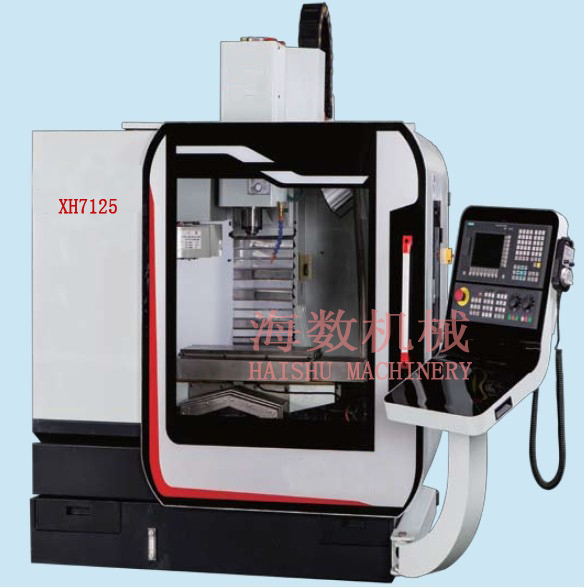

立式加工中心
一、主要技術參數
|
項目 |
單 位 |
XH7125 |
|
工作臺行程 X、Y、Z |
mm |
400×250×400 |
|
工作臺尺寸 |
mm |
600×250 |
|
T型槽（個數、寬度、間距） |
mm |
|
|
主軸端面至工作臺距離 |
mm |
60～460 |
|
主軸中心至立柱導軌面距離 |
mm |
325 |
|
主軸錐孔 |
BT30 | |
|
主軸轉速范圍 |
r/min |
60～6000 |
|
主軸電機功率 |
kw |
交流伺服3.7 |
|
快速移動速度 X、Y、Z |
m/min |
6 |
|
切削進給速度 X、Y、Z |
mm/min |
2.5～3000 |
|
刀庫容量 |
qty |
10 |
|
大刀具尺寸 |
mm |
φ92 |
|
大刀具重量 |
kg |
5 |
|
定位精度 |
mm |
±0.015 |
|
重復定位精度 |
mm |
±0.075 |
|
長×寬×高 |
mm |
1650×1600×2000 |
|
凈重 |
kg |
1530 |
二、機床主要配置標配Standard:
1、系 統：西門子808D；
2、主 軸：臺灣高速（6000rpm）、精密主軸單元。
3、刀 庫：臺灣名牌10把斗笠式刀庫。
4、絲 杠：臺灣精密滾珠絲杠。
5、防 護：不銹鋼內防及全外防護。
選配
1、KND-1000Ⅱ，西門子828D
2、數控第四軸。
3、自動排屑系統。
