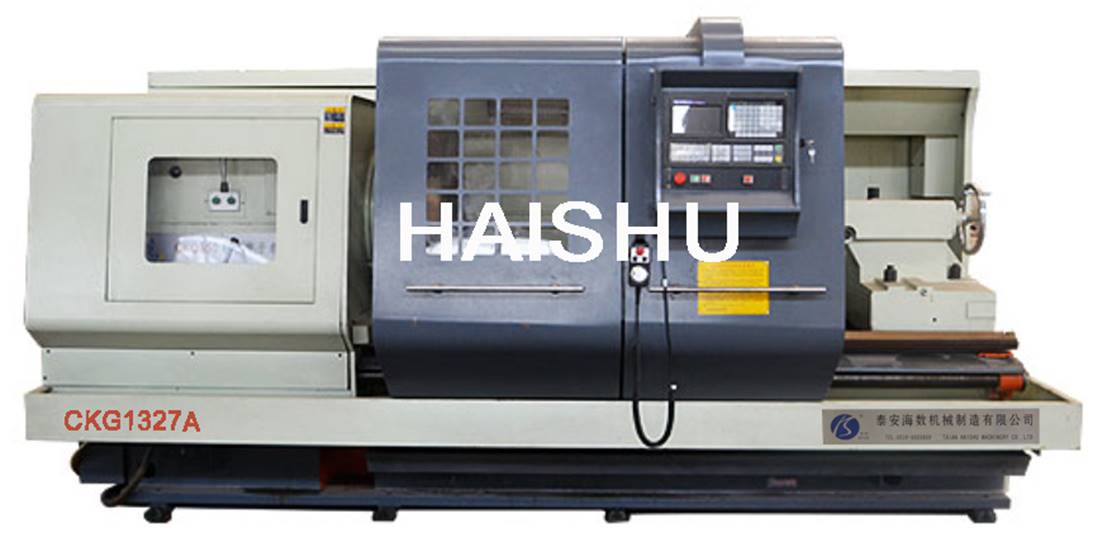

CKG1327A 數控管螺紋車床
|
序號 |
項目 |
單位 |
技術參數 |
|
1 |
床身大回轉直徑 |
mm |
φ800 |
|
2 |
主軸通孔直徑 |
mm |
φ280 |
|
3 |
加工管子直徑 |
mm |
70-273 |
|
4 |
大工件長度 |
mm |
1000、1500、3000、4000 |
|
5 |
加工大錐度 |
1:40 | |
|
6 |
錐度杠大行程 |
mm |
930 |
|
7 |
主軸轉速級數 |
9 | |
|
8 |
主軸轉速范圍 |
r/min |
77-230 |
|
9 |
縱向進給量種數及范圍 |
32種/0.07-1.33mm | |
|
10 |
橫向進給量種數及范圍 |
32種/0.02-0.45mm | |
|
11 |
加工公制螺紋種數及范圍 |
21種/1-15mm | |
|
12 |
加工英制螺紋種數及范圍 |
26種/1-14牙/英 | |
|
13 |
床鞍快速移動速度 |
mm/min |
2500 |
|
14 |
小刀架大行程 |
mm |
210 |
|
15 |
刀具截面尺寸 |
mm |
30×30 |
|
16 |
刀架轉盤回轉角度 |
±90° | |
|
17 |
小刀架刻度盤一格行程 |
mm |
0.05 |
|
18 |
下滑板刻度盤一格行程 |
mm |
0.05 |
|
19 |
頂尖套筒直徑 |
mm |
100 |
|
20 |
頂尖套筒錐度 |
莫氏6# | |
|
21 |
頂尖套筒行程 |
mm |
250 |
|
22 |
尾座橫向行程 |
mm |
±15 |
|
23 |
頂尖錐度 |
莫氏6# | |
|
24 |
齒輪皮帶 |
1-A800 | |
|
25 |
主電機皮帶 |
B1700 | |
|
26 |
齒輪泵 |
CB-B6 2.5mPA | |
|
27 |
快速電機 |
2AOS5632/0.37kW | |
|
28 |
卡盤加緊電機 |
1.5kW/2860r/min | |
|
29 |
主電機 |
Y180M-4/15KW/1460r/min | |
|
30 |
外形尺寸（長×寬×高） |
mm |
3853×1540×1630 |
|
31 |
重量 |
kg |
7600 |
標準配置
◆數控系統：GSK980
◆雙電動四爪卡盤
◆四工位電動刀架
選擇配置
◆數控系統：KND、西門子、發那科
◆六工位、八工位電動刀架
